東莞恩創科技-鋁合金壓鑄模具設計工藝

文章出處:東莞市恩創精密五金科技有限公司 發表時間:2025-04-22 15:12:47

壓鑄模具的分類
鋁合金壓鑄模根據結構、材料和壓鑄方式可以分為以下幾種類型:
1)按照所使用的壓鑄機不同可分為:臥式冷室、臥式熱室和全立式壓鑄機用壓鑄模。
2)按照所壓鑄合金材料不同可分為:鋁合金、鋅合金、鎂合金、銅合金壓鑄模。
3)按照壓鑄方式不同可分為:高壓壓鑄模、低壓壓鑄模等。
4)按照模具結構形式不同可分為:兩板模、三板模等。
5)按照澆口位置不同可分為:偏心澆口壓鑄模、中心澆口壓鑄模。
6)按照抽芯方式不同,可以分為:有側抽芯和無側抽芯壓鑄模。
7)按照產品結構方式不同可分為:平板類、深腔類、異型復雜結構類壓鑄模等。

壓鑄模具工作原理
壓鑄生產時,壓鑄模具安裝在壓鑄機上,與壓鑄機構成一個整體,通過壓鑄機的壓力,使金屬液在高壓、高速下充填模具型腔,并使金屬液在高壓下在模具型腔內冷卻凝固成型,獲得壓鑄件。


鋁合金壓鑄模主要由定模和動模兩部分組成。定模固定在壓鑄機定模安裝板上,定模上的直澆道與壓鑄機噴嘴或者壓室連接。動模固定在壓鑄機動模安裝板上,并隨壓鑄機動模板移動,完成開、合模動作。
壓鑄模的工作是一個周期性循環工作過程。合模時,模具閉合,構成型腔、澆注系統和溢流排氣系統,液體金屬在高壓下充滿型腔,并凝固。開模時,動模和定模分開,并在頂出機構作用下頂出鑄件。

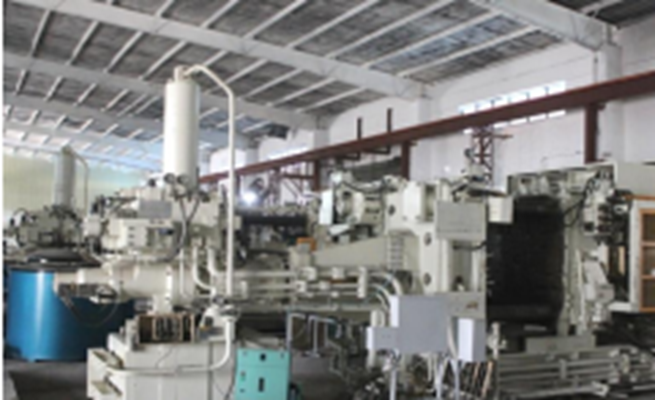

鋁合金壓鑄
無論什么壓鑄模具,它的工作過程都包括以下幾個動作:我們以某產品壓鑄模的工作過程作說明:

1)合模:模具合攏,等待澆注。
2)澆料:機械手或者操作工人從爐內打料澆入料筒。
3)壓射:按設定的工藝參數,進行壓射。
4)開模:模具打開,用斜導柱抽芯,同步抽芯。
5)抽芯:模具在抽芯裝置作用下,從側面退出,以便于頂出;如果是前()模抽芯,需要先抽芯再開模。
6)頂件:在推出機構作用下,頂出鑄件,以便于取下。
7)取件:用手動或自動將鑄件從模具上取下來;如果有扣針,要注意方向和角度,不能野蠻敲打和拉動,否則容易損壞頂針。
8)噴涂:清理干凈模腔,前后模并均勻噴上脫模劑。
9)先復位機構:如果在抽芯下面有頂針的情況,需要制作拉桿等先復位機構,以保護模具。
10)再合模,重復以上過程。
